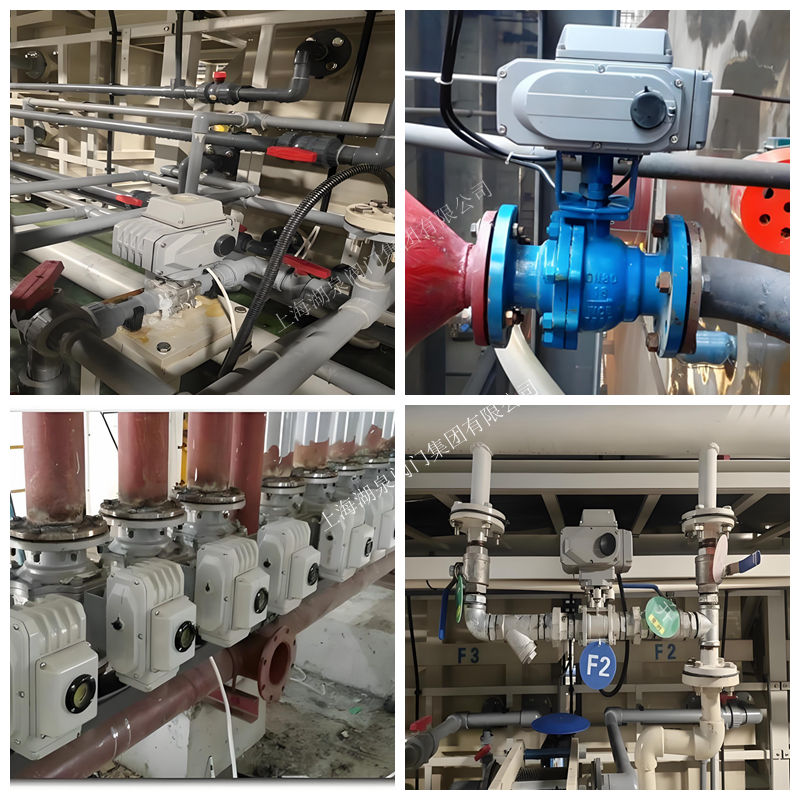

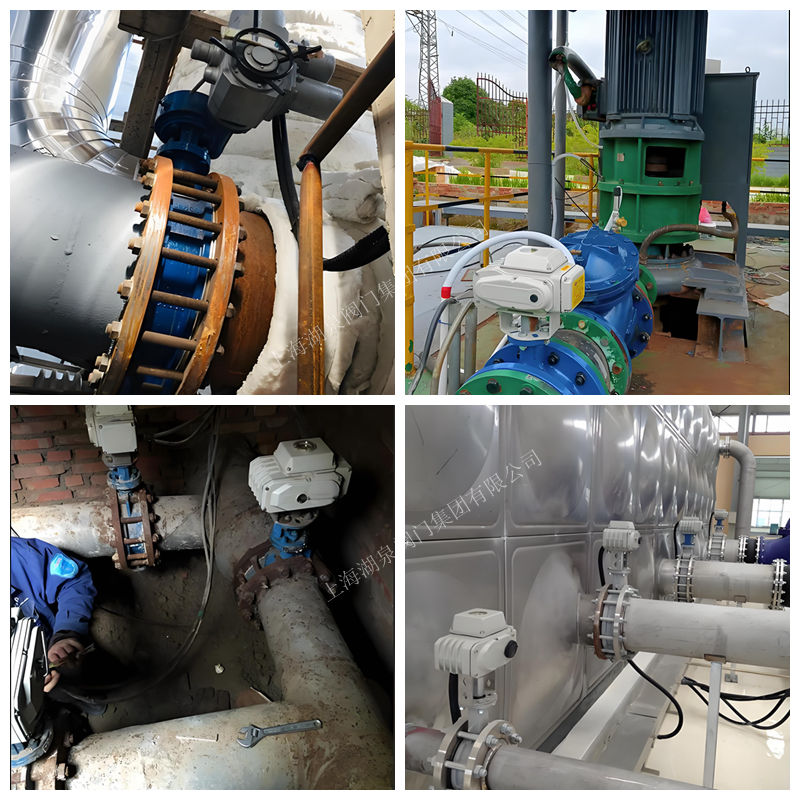

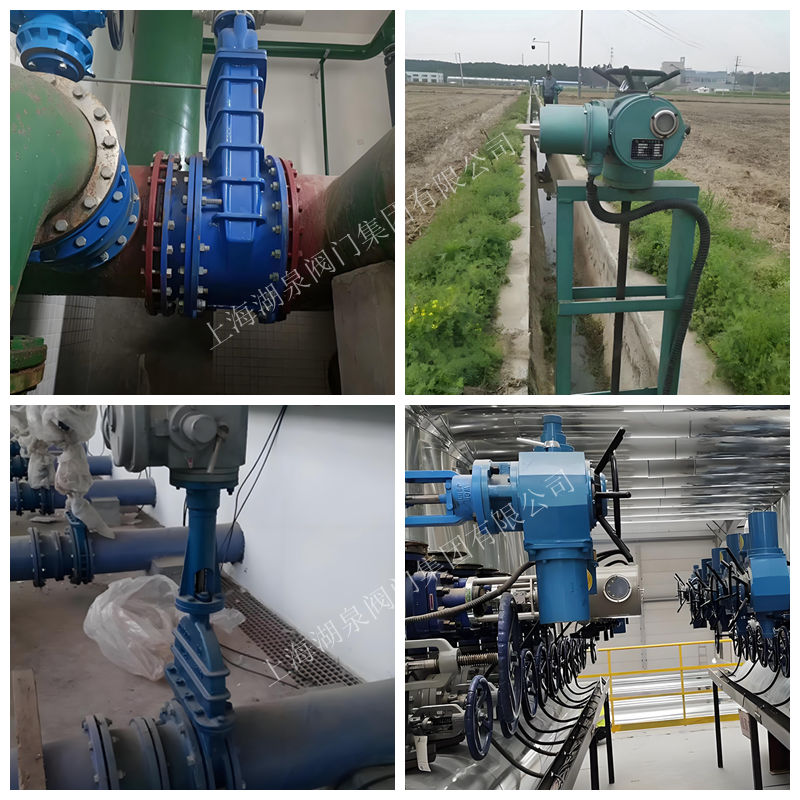

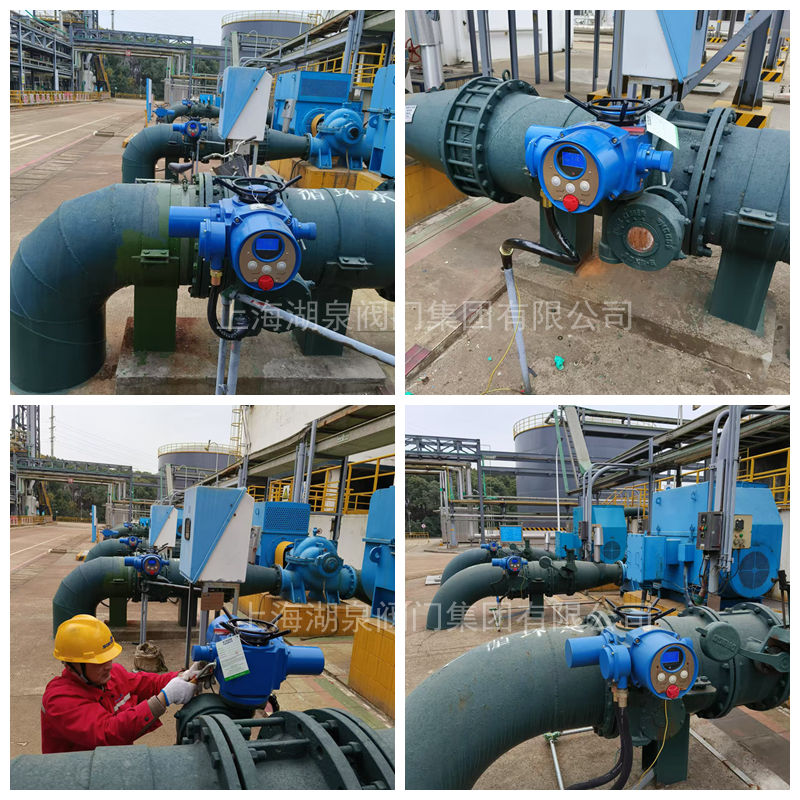

在工業自動化升級與智能化改造的浪潮中，將傳統手動閥門改裝為電動閥門已成為提升生產效率、實現遠程控制和精確調節的重要手段。相較于更換整套閥門，加裝電動執行器（俗稱“電動頭”）具有成本低、施工周期短、保留原有閥體優勢等顯著特點。以下從選型評估、機械安裝、電氣接線及系統調試四個維度，對這一技術工程進行全流程解析。

一、 精準選型：改造成功的基石

選型是改造項目的核心環節，需基于現場工況數據進行嚴謹評估，遵循“寧可選大，不可選小”的原則，確保動力冗余與安全系數。

1. ‌閥門本體評估‌

   • ‌類型確認‌：明確閥門種類（閘閥、截止閥、球閥、蝶閥等），不同結構決定執行器的運動方式（多回轉、角行程或直行程）。例如，閘閥和截止閥通常需多回轉執行器，而球閥和蝶閥則適配角行程執行器。
   • ‌參數測量‌：精確測量閥桿直徑、形狀（方桿、鍵槽等）、行程長度及連接法蘭標準（如ISO 5211）。
   • ‌狀態檢查‌：確保閥門開關靈活、無卡澀、密封良好。若閥門本身存在機械故障，應先修復再改造。

2. ‌執行器參數匹配‌

   • ‌扭矩/推力計算‌：根據閥門口徑、介質壓力及摩擦系數計算所需操作扭矩（N.m）或推力（N）。所選執行器的額定輸出值應大于閥門最大操作扭矩的1.2-1.5倍。
   • ‌控制模式選擇‌：根據工藝需求確定是開關型（僅全開/全關）還是調節型（可任意開度定位，需配4-20mA反饋信號）。
   • ‌環境適應性‌：依據安裝環境選擇防護等級（如IP67/IP68防水防塵）及防爆等級（如Ex d IIC T4，適用于礦山、化工等危險區域）。
   • ‌電源規格‌：確認現場供電條件，常見為AC220V、AC380V或DC24V。

二、 規范安裝：機械連接的精密對接

機械安裝的精度直接影響閥門運行的平穩性與壽命，需嚴格執行標準化作業流程。

1. ‌前期準備與安全隔離‌

   • 確保管道系統已完全泄壓，介質排空或隔離，執行上鎖掛牌程序。
   • 切斷相關區域電源，準備套筒扳手、水平尺、兆歐表等專業工具及定制連接支架、聯軸器等材料。

2. ‌拆除與清潔‌

   • 小心拆卸閥門原有的手輪、手柄及齒輪箱，妥善保管零件以備應急使用。
   • 徹底清潔閥桿頂部及法蘭連接面，去除油污、鐵銹，保證安裝面平整潔凈。

3. ‌支架安裝與對中‌

   • 將連接支架牢固安裝于閥體，使用水平尺校準，確保安裝面水平，螺栓均勻緊固。
   • 將執行器輸出軸預置至中間位置，手動將閥門調至50%開度，以便對接調整。
   • 吊裝執行器，使其輸出軸與閥桿精確同心對中，避免徑向應力。通過聯軸器或法蘭進行剛性連接，按廠家規定扭矩分步交叉擰緊螺栓，最后固定執行器本體與支架。

三、 電氣接線：安全與信號的可靠傳輸

機械部分穩固后，方可進行電氣作業，重點在于接線規范與絕緣測試。

1. ‌線纜連接‌

   • ‌動力線‌：依據接線圖接入L1/L2/L3或L/N端子，做好防水密封（使用格蘭頭），并確保可靠接地。
   • ‌控制線‌：連接開關指令線（開/關/停）及反饋信號線（到位信號、4-20mA閥位信號），線號標識需與控制柜圖紙一致。

2. ‌絕緣與初步測試‌

   • 使用兆歐表測量電機繞組及信號線路對地絕緣電阻，確保數值≥1MΩ。
   • 在閥門處于中間位置且確認管道安全的前提下，短暫通電。切換至“本地/調試”模式，進行點動操作，觀察旋轉方向。若方向錯誤，立即斷電并調換三相電源中的任意兩相。

四、 精細調試：限位、力矩與聯調

調試是確保閥門精準動作、防止過載損壞的關鍵步驟，需按順序逐項校準。

1. ‌限位開關設定‌

   • ‌關限位‌：手動或電動將閥門驅動至完全關閉位置，調整執行器內部的“關限位”凸輪或螺絲，使其恰好觸發微動開關，鎖緊固定件。
   • ‌開限位‌：同理，將閥門驅動至完全開啟位置，調整“開限位”機構并鎖緊。

2. ‌力矩保護設定‌

   • 調整內置力矩開關至適當值，通常略高于閥門正常操作扭矩。確保當閥門卡死或到達終點時，執行器能自動切斷電源，保護設備不受損。

3. ‌反饋信號校準（針對調節型）‌

   • 將閥門分別置于0%、50%、100%開度，調節電位器或通過手持設定器，使輸出的4-20mA電流信號與閥位精確對應。注意調零電位器的旋轉方向與信號變化的關系。

4. ‌系統聯調與驗收‌

   • 進行數次全行程開關循環測試，確認運行平穩、無過熱異響。
   • 驗證遠程控制功能，確保中控室DCS/SCADA系統能準確接收閥位反饋并發出指令。
   • 整理現場，恢復防護罩，張貼設備標識，填寫調試記錄報告歸檔。
