1. 產品概述

H42H-16H 立式止回閥是一種依靠介質自身流動能量自動啟閉的工業閥門，主要用于防止管道介質倒流。該型號屬于升降式止回閥，采用法蘭連接方式，公稱壓力為 1.6MPa，公稱通徑為 DN25。其核心特點在于“硬密封”設計，即閥瓣與閥座密封面采用金屬對金屬或硬質合金堆焊工藝，具備優異的耐高溫、耐高壓及耐磨損性能，適用于工況較為嚴苛的流體管路系統。

2. 型號含義解析

• ‌H‌：閥門類型為止回閥（Check Valve）。
• ‌4‌：連接方式為法蘭連接（Flange）。
• ‌2‌：結構形式為立式（Vertical），閥瓣沿閥體垂直中心線滑動。
• ‌H‌：密封面材質為不銹鋼或硬質合金（Hard Seal），區別于軟密封。
• ‌16‌：公稱壓力為 1.6MPa（PN16）。
• ‌DN25‌：公稱通徑為 25mm。

3. 主要技術參數

• ‌設計制造標準‌：GB/T 12235、API 6D。
• ‌結構長度標準‌：GB/T 12221。
• ‌法蘭連接標準‌：GB/T 9113。
• ‌壓力溫度等級‌：GB/T 12224。
• ‌試驗檢驗標準‌：GB/T 13927。
• ‌適用介質‌：水、蒸汽、油品及部分腐蝕性介質（具體取決于閥體材質，如碳鋼WCB或不銹鋼304/316）。
• ‌工作溫度‌：通常范圍為 -29℃ ~ 425℃（視具體材質而定）。

4. 結構特點與優勢

• ‌硬密封設計‌：密封副配對合理，閥瓣和閥座密封面常采用司太立（Stellite）鈷基硬質合金堆焊，抗擦傷性能好，使用壽命長，適合高溫高壓環境。
• ‌結構緊湊‌：立式結構設計合理，閥門剛性好，通道流暢，流體阻力相對較小。
• ‌自動啟閉‌：無需外部動力驅動，依靠介質正向流動的壓力推開閥瓣，介質停止或逆流時，靠閥瓣自重及反向壓力迅速關閉，動作靈敏可靠。
• ‌安裝靈活‌：專為立式管道設計，也可根據工況需求調整，但需確保介質流向與閥體箭頭指示一致。

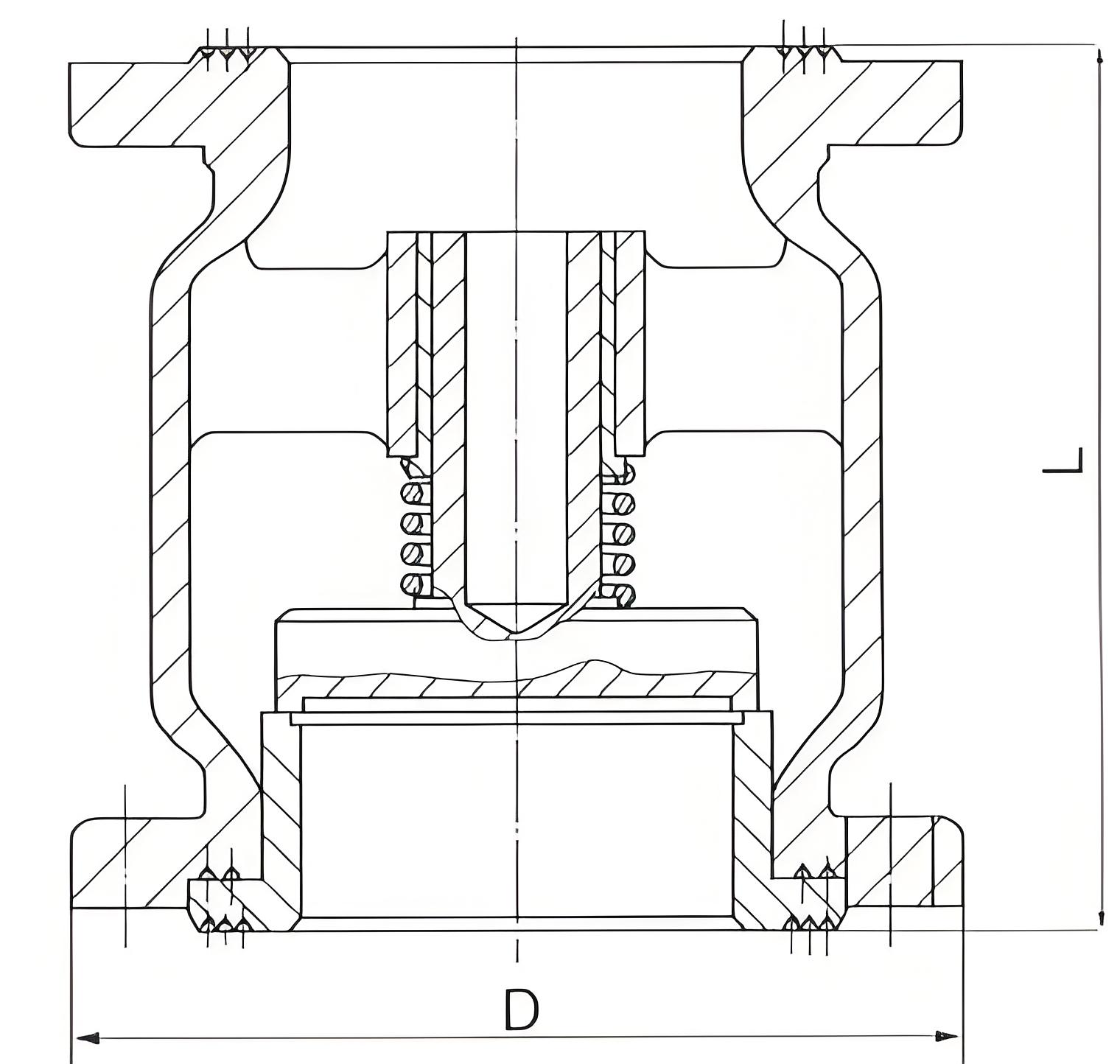

5. DN25 規格主要尺寸參考

針對 DN25 口徑，其主要安裝尺寸通常如下（具體以廠家圖紙為準）：

• ‌結構長度 (L)‌：約 105mm
• ‌法蘭外徑 (D)‌：約 105mm
• ‌螺栓孔中心圓直徑 (D1)‌：約 85mm - 105mm（依法蘭標準略有差異）
• ‌法蘭密封面直徑 (D2)‌：約 115mm
• ‌螺栓孔數量及直徑‌：通常為 4 個 Φ14mm 螺栓孔

6. 應用領域

該產品廣泛應用于石油、化工、制藥、電力、供熱制冷等行業的管路系統中，特別適用于需要防止介質逆流、且對密封性能要求較高的垂直管道安裝場合。

7. 安裝與維護注意事項

• ‌安裝方向‌：必須垂直安裝，閥體箭頭方向應與介質流動方向一致。
• ‌清潔管道‌：安裝前應清除管道內的焊渣、雜物，以免損傷密封面。
• ‌定期檢查‌：長期使用后，應檢查密封面磨損情況，必要時進行研磨或更換密封件，以確保止回效果。
