1. 產品概述

上海湖泉閥門集團有限公司 H44H-25 法蘭式旋啟止回閥是一種依靠介質自身流動力量自動啟閉的閥門，主要用于防止管道中介質倒流。該型號閥門專為公稱壓力 PN2.5MPa（25公斤級）、公稱通徑 DN300 的工況設計，廣泛應用于石油、化工、制藥、電力及水處理等行業的工藝管路中。其核心功能是確保介質單向流動，有效保護泵體及驅動電機免受反轉損害，并防止容器內介質泄放引發安全事故。

2. 型號含義解析

• ‌H‌：代表閥門類型為止回閥（逆止閥）。
• ‌4‌：代表連接形式為法蘭連接。
• ‌4‌：代表結構形式為旋啟式。
• ‌H‌：代表密封面材料為合金鋼（通常指堆焊硬質合金或鐵基合金，具備高耐磨性）。
• ‌25‌：代表公稱壓力為 2.5 MPa。
• ‌DN300‌：代表公稱通徑為 300mm。

3. 主要技術參數

• ‌公稱壓力‌：PN2.5 MPa
• ‌公稱通徑‌：DN300 mm
• ‌適用介質‌：水、油品、蒸汽及部分酸性介質（具體取決于閥體材質，如碳鋼WCB適用于≤425℃的水、油、蒸汽）。
• ‌工作溫度‌：-29℃ ～ 550℃（根據材質不同有所差異，碳鋼通常≤425℃，鉻鉬鋼可達550℃）。
• ‌設計標準‌：符合 GB/T 12236《鋼制旋啟式止回閥》及 GB/T 12221 結構長度標準。
• ‌連接標準‌：法蘭連接符合 GB/T 9113 或 JB/T 79 標準。

4. 結構特點與優勢

• ‌內裝式搖臂結構‌：所有啟閉件均安裝于閥體內部，不穿透閥體壁，除中法蘭部位外無其他外漏點，極大降低了介質外泄風險，安全性高。
• ‌球面連接補償‌：搖臂與閥瓣連接處采用球面結構設計，使閥瓣在360度范圍內具有微量自由度，能夠自動補償位置偏差，確保密封面貼合緊密，提升密封可靠性。
• ‌高性能密封面‌：密封副采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊工藝，具有優異的耐磨性和耐腐蝕性，適應含顆粒或高溫高壓工況。
• ‌流體阻力小‌：流道設計通暢，介質通過時壓力損失小，閥瓣關閉迅速，有助于減小水錘壓力對管網的沖擊。

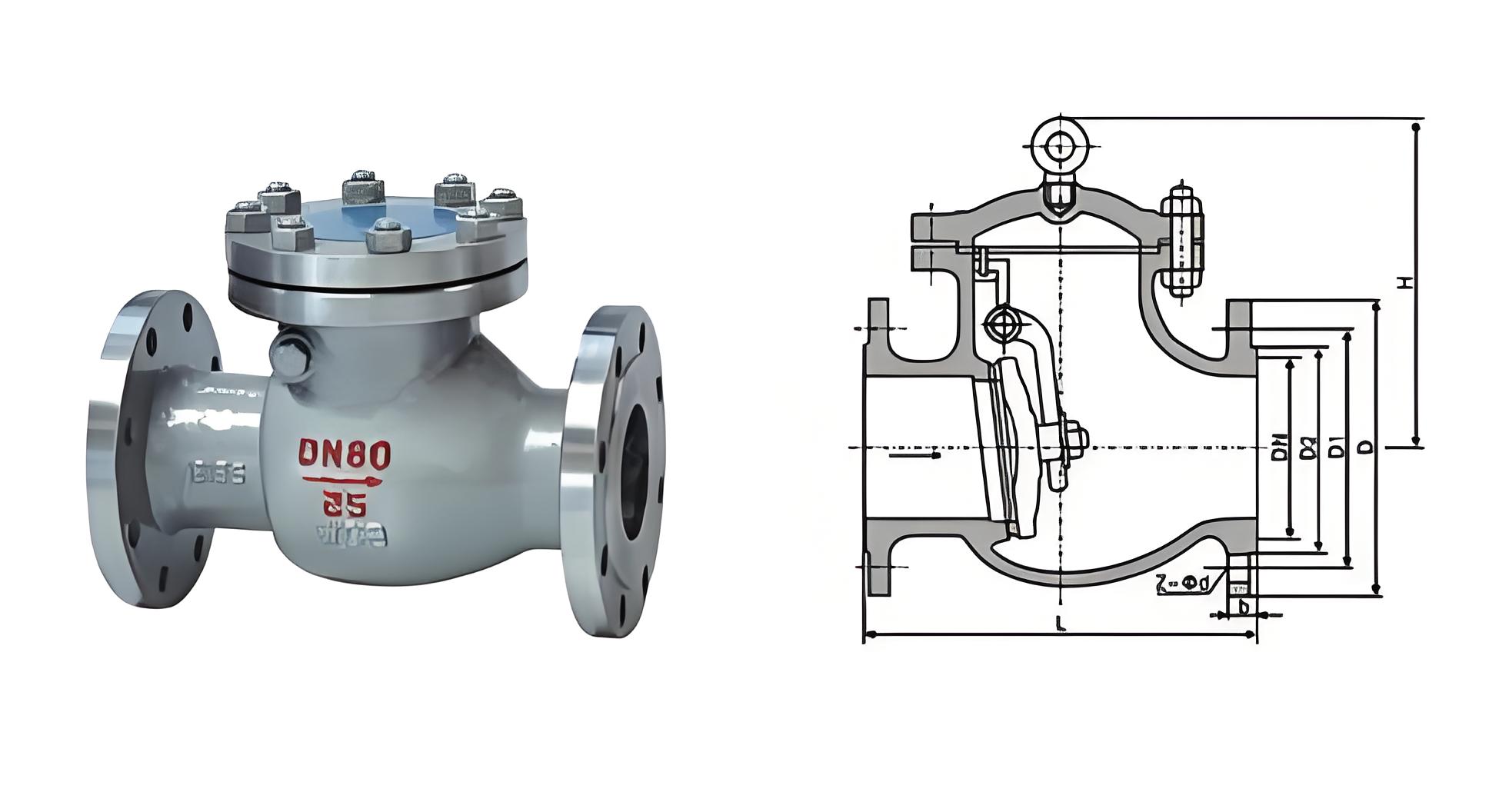

5. DN300 規格尺寸參考

根據國家標準及行業通用數據，H44H-25 DN300 的主要外形尺寸如下（單位：mm）：

• ‌結構長度 (L)‌：約 750 mm（系列2）或 711 mm（系列1，具體依制造標準而定，常見為750mm）。
• ‌法蘭外徑 (D)‌：約 460 mm。
• ‌螺栓孔中心圓直徑 (D1)‌：約 410 mm。
• ‌高度 (H)‌：約 480 mm - 520 mm（視具體結構設計略有差異）。
• ‌重量‌：約 320 kg - 790 kg（取決于具體鑄造工藝及是否帶阻尼裝置，鑄鋼材質通常在300kg以上，重型精鑄可能更重）。

6. 安裝與維護注意事項

• ‌安裝方向‌：必須保證介質流向與閥體箭頭指示方向一致。
• ‌安裝位置‌：一般建議水平安裝；若需垂直安裝，必須確保介質自下而上流動。
• ‌清潔要求‌：安裝前應清除閥門內腔的油垢、雜物，并拆除兩端防護蓋。
• ‌介質要求‌：通過閥門的介質不應含有大量硬質顆粒，以免劃傷密封面影響密封效果。
• ‌旁通設置‌：若用于有反輸流程的管道，建議在閥門前后設置旁通管路。
