一、 產品概述

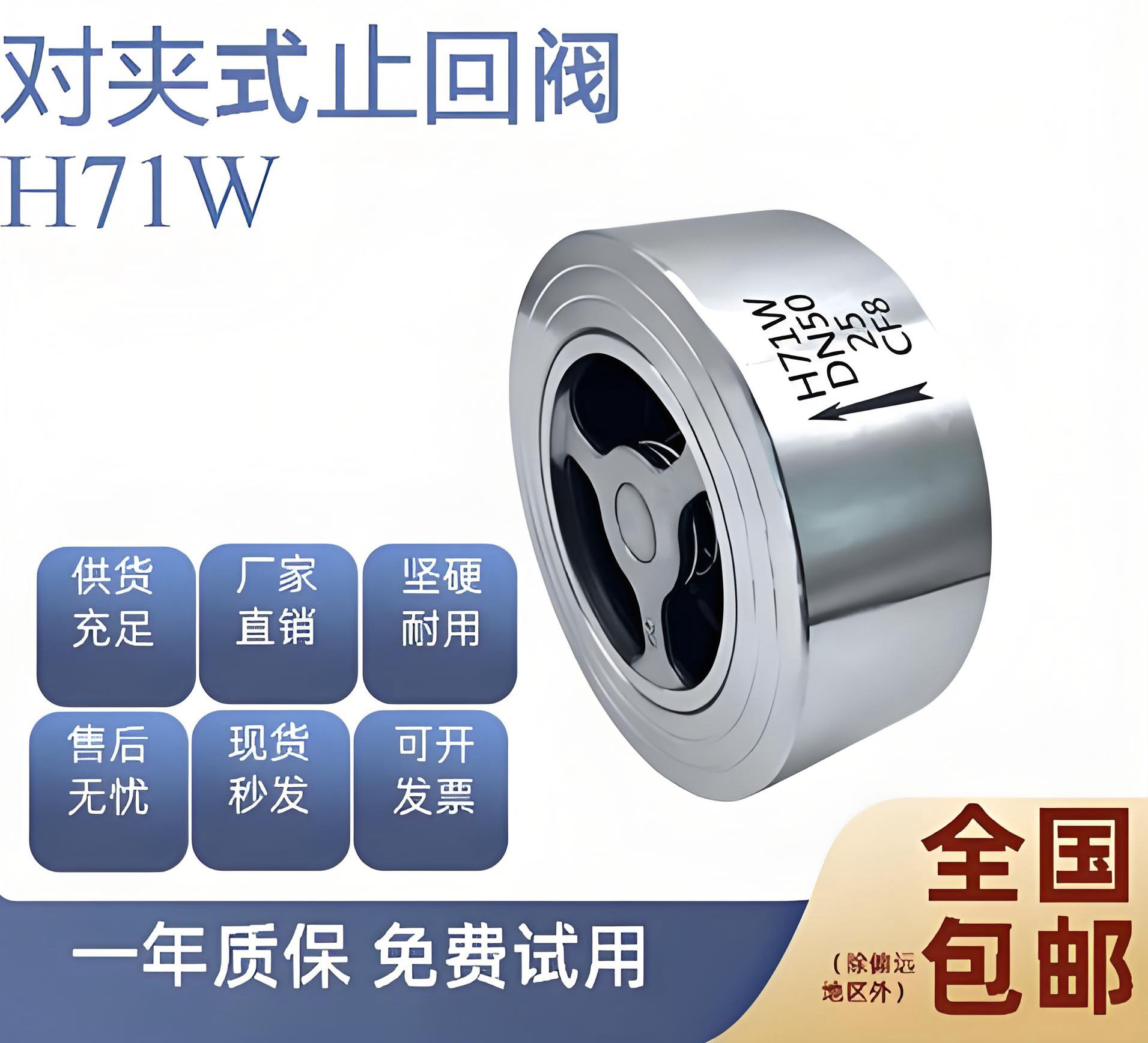

H71W-25P DN125 不銹鋼對夾止回閥是一款專為防止管道介質逆流而設計的高性能自動閥門。該型號采用升降式結構，閥體及關鍵部件選用優質304不銹鋼（CF8）制造，具備優異的耐腐蝕性和耐高溫性能。“25P”代表公稱壓力為PN2.5MPa（或Class 150/300等級別，具體視標準而定，通常對應高壓工況），DN125表示公稱通徑為125mm。其獨特的對夾式連接方式使得安裝極其簡便，無需額外的法蘭盤，直接利用管道兩端的法蘭螺栓進行夾緊固定，極大地節省了安裝空間和材料成本。

二、 核心技術參數

三、 產品結構原理

H71W系列止回閥主要由閥體、閥瓣、彈簧和導向套組成。

• ‌開啟過程‌：當介質正向流動時，介質的推力克服彈簧力和閥瓣自重，推動閥瓣沿中心導軌向上提起，打開通道，介質順利通過。
• ‌關閉過程‌：當介質停止流動或出現倒流趨勢時，彈簧力、閥瓣自重以及倒流介質的壓力共同作用，迅速將閥瓣壓下，緊密貼合在閥座上，從而切斷通道，防止介質逆流。
• ‌彈簧輔助‌：內置彈簧是該型號的關鍵特征，它確保了閥瓣能夠快速、平穩地關閉，有效減少了“水錘”現象對管道系統的沖擊，保護泵和其他設備安全。

四、 主要性能特點

• ‌結構緊湊，重量輕‌：

  • 對夾式設計使其結構長度僅為傳統法蘭止回閥的1/4至1/8。
  • DN125規格的重量約為9.0kg左右（參考PN1.6標準，PN2.5可能略重），顯著減輕了管道負荷，便于搬運和安裝。

• ‌優異的耐腐蝕性‌：

  • 整體采用304不銹鋼材質，適用于化工、制藥、食品等行業中接觸弱腐蝕性介質（如硝酸、有機酸、堿液等）的場合，使用壽命長，維護成本低。

• ‌低流阻，節能高效‌：

  • 直通式流道設計，流體阻力小，壓降極低，有助于降低泵送能耗，提高系統效率。

• ‌快速關閉，無水錘危害‌：

  • 短行程閥瓣配合高靈敏度彈簧，實現毫秒級響應關閉，有效消除因介質突然停止或反向流動產生的水錘壓力，保護管道系統免受破壞性沖擊。

• ‌安裝靈活，密封可靠‌：

  • 支持水平和垂直管道安裝（垂直安裝時介質需自下而上）。
  • 無外泄漏設計，密封面經過精密研磨，確保零泄漏或微泄漏，符合嚴格的安全環保要求。

五、 應用領域

• ‌石油化工‌：輸送酸、堿、溶劑等腐蝕性化學品的管道系統。
• ‌電力工業‌：鍋爐給水系統、冷凝水回收系統。
• ‌水處理‌：市政給排水、污水處理廠、海水淡化系統。
• ‌食品飲料與制藥‌：對衛生條件和耐腐蝕性有較高要求的潔凈流體輸送。
• ‌高層建筑‌：消防噴淋系統、暖通空調循環水系統。

六、 安裝與維護指南

• ‌安裝前檢查‌：

  • 確認閥門型號、口徑、壓力等級與管道系統匹配。
  • 清理管道內部雜物，確保無焊渣、鐵銹等異物損傷密封面。
  • 檢查閥瓣動作是否靈活，彈簧有無斷裂或變形。

• ‌安裝注意事項‌：

  • ‌流向標識‌：務必使介質流動方向與閥體上鑄造的箭頭方向一致。
  • ‌對中安裝‌：將閥門置于兩片法蘭之間，確保閥體中心與管道中心對齊，避免偏斜導致密封不嚴或卡阻。
  • ‌螺栓緊固‌：均勻對稱地擰緊法蘭螺栓，避免單邊受力造成閥體變形或泄漏。建議按照標準扭矩值進行緊固。
  • ‌支撐要求‌：對于DN125及以上口徑的閥門，建議在閥門附近設置獨立支架，避免閥門承受管道重量或外力沖擊。

• ‌日常維護‌：

  • 定期檢查閥門外部是否有泄漏跡象。
  • 在長期停用后重新啟用前，建議手動測試閥瓣靈活性（若結構允許）。
  • 如發現密封面磨損或彈簧失效，應及時更換相關部件或整閥，以確保系統安全運行。

七、 選型建議

• 若介質為強氧化性介質（如濃硝酸），可考慮升級為316L不銹鋼材質。
• 若工作溫度超過400℃，需確認彈簧材質的耐熱性能，必要時選用高溫合金彈簧。
• 對于極高潔凈度要求的場合，可選擇拋光處理的不銹鋼表面。
