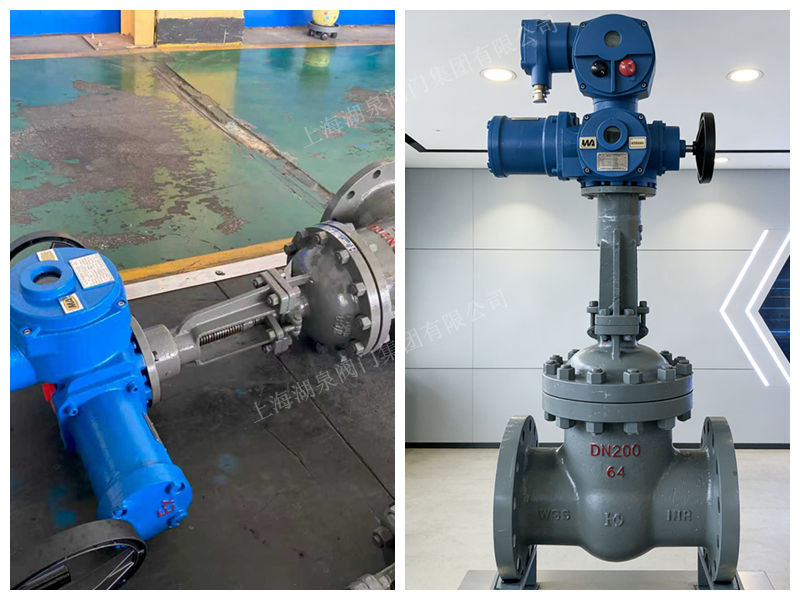

產品名稱：MKZ941H-25C DN100 礦用隔爆型電動閘閥（帶煤安認證）[ 2026-07-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

MKZ941H-25C DN100 是專為煤礦井下設計的‌隔爆型電動閘閥‌，具備‌MA 煤安認證‌，公稱壓力‌2.5MPa‌、通徑‌100mm‌，采用‌碳鋼硬密封‌與‌一體化防爆電動執行器‌，適用于瓦斯泵房及井下水路介質的通斷或調節控制。‌‌

核心參數
- ‌型號含義‌：M（礦用）+ K（電動）+ Z（閘閥）+ 941（法蘭連接、明桿楔式）+ H（硬密封）+ 25C（PN2.5MPa，碳鋼材質）
- ‌公稱通徑‌：DN100（100mm）
- ‌公稱壓力‌：PN2.5MPa（試驗壓力：殼體 3.8MPa，密封 2.8MPa）
- ‌適用介質‌：水、污水、油品、煤氣等非強腐蝕性流體
- ‌工作溫度‌：常溫至 425℃（視具體材質而定，碳鋼通常≤425℃）
- ‌電源電壓‌：AC 380V/660V（三相），控制電壓可選 DC 24V/AC 220V
- ‌防爆等級‌：Ex d I Mb（煤礦井下非采掘工作面），部分支持 dIIBT4（工廠環境）
- ‌防護等級‌：IP68（部分廠家標稱），適應高濕、多塵井下環境
- ‌認證要求‌：必須持有‌MA 煤安標志證書‌方可入井使用
主要結構與特點
- ‌閥體結構‌：明桿楔式單/雙閘板設計，流體阻力小，雙向密封，無安裝方向限制；密封面采用鈷鉻鎢硬質合金等離子噴焊，耐磨抗擦傷。
- ‌電動執行器‌：一體化多回轉防爆結構，具備‌全中文 LCD 顯示‌、相序自動糾正、缺相保護、過力矩保護、電子互鎖及手/電動無縫切換功能。
- ‌控制模式‌：支持開關型（啟/停）、調節型（4-20mA 模擬量控制）及 RS-485 總線通訊，可反饋開度信號，兼容 PLC/DCS 系統。
- ‌安全保護‌：具備斷電手動操作功能，防止卡死；具有禁動延時、死區可調及 ESD 超越保護，確保極端工況下設備安全。‌‌
應用場景與注意事項
- ‌典型應用‌：煤礦井下水泵房管路、瓦斯抽放系統、主排水系統及地面防爆區域的流體切斷與流量調節。
- ‌選型注意‌：不同廠家（如上海攻億、江蘇天遼、黔滬等）雖型號命名相似，但內部電氣模塊、防護細節及 MA 證書編號各異，采購時需核對‌具體產品 MA 證書有效性‌及防爆合格證匹配度。
- ‌安裝維護‌：初次調試需手動半開校正相序；電氣部分需定期防潮檢查，嚴禁在帶電狀態下打開防爆蓋。‌‌
注：市場上"MZ941H"與"MKZ941H"常混用，前者多指普通礦用電動閘閥，后者強調“礦用 + 電動”一體化特征，選購時請以實物銘牌及 MA 證書為準。
