一、 產品概述

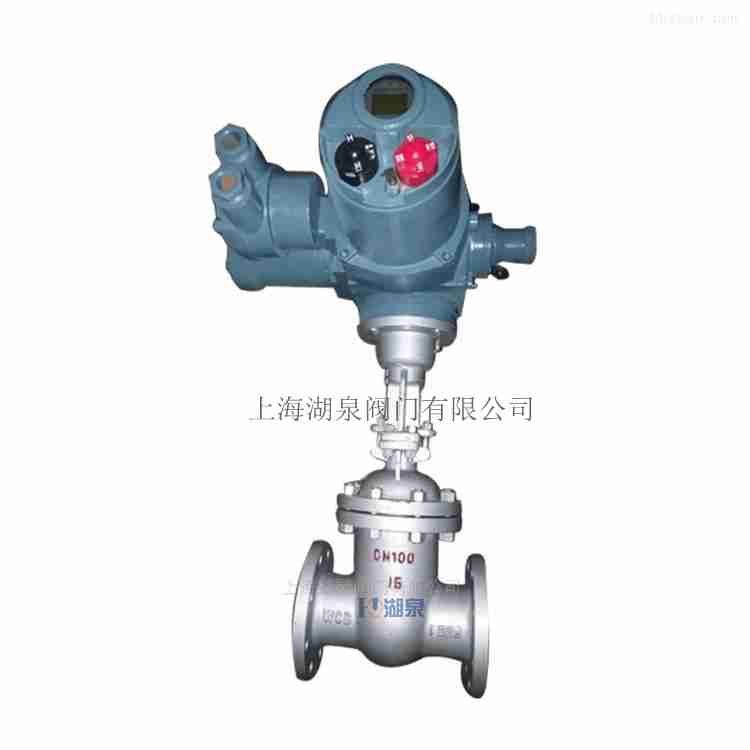

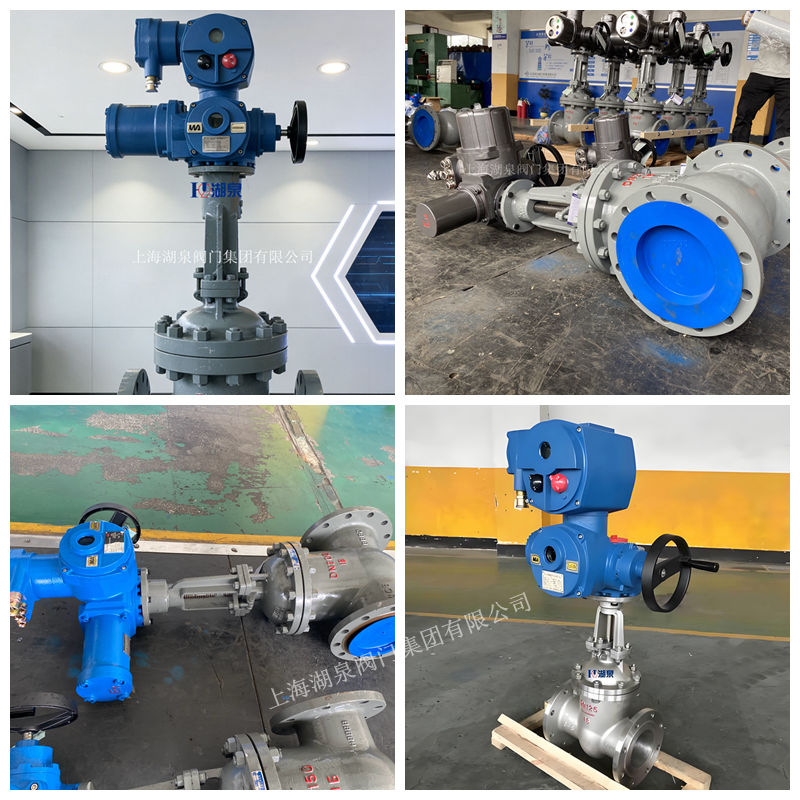

上海湖泉閥門集團有限公司Z941H-64P DN300 礦用防爆一體化電動閘閥是一款專為復雜工業環境及煤礦井下等危險場所設計的高性能流體控制設備。該閥門屬于楔式電動閘閥類別，采用法蘭連接方式，具備明桿剛性單閘板結構。其核心優勢在于集成了高性能防爆電動執行機構，實現了閥門的遠程自動化控制與本地手動操作的無縫切換，特別適用于對安全性要求易燃易爆介質管路系統。

型號解析：

• ‌Z‌：閘閥（Gate Valve）
• ‌9‌：電動驅動（Electric Drive）
• ‌4‌：法蘭連接（Flange Connection）
• ‌1‌：明桿楔式剛性單閘板（Rising Stem, Wedge, Single Disc）
• ‌H‌：密封面材質為合金鋼/硬質合金（Stellite Hard Seal）
• ‌64‌：公稱壓力 PN6.4 MPa (Class 64)
• ‌P‌：閥體材質為鉻鎳鈦不銹鋼（Cr-Ni-Ti Stainless Steel, e.g., ZG1Cr18Ni9Ti）
• ‌DN300‌：公稱通徑 300mm

二、 主要技術參數

三、 核心結構與特點

1. 礦用防爆一體化設計

• ‌防爆執行器‌：配備專用防爆電動裝置，外殼采用高強度材料制成，符合 GB3836 防爆標準。通過隔爆型（Ex d）設計，將內部可能產生的電弧、火花與外部爆炸性氣體環境隔離，確保在煤礦井下瓦斯、煤塵等危險環境中的絕對安全。
• ‌一體化集成‌：電動執行器與閥體緊密連接，結構緊湊，減少安裝空間占用，降低泄漏風險點。

2. 優異的密封性能

• ‌硬密封結構‌：密封副采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成。相比軟密封，硬密封具有更高的耐磨性、耐高溫性和抗擦傷能力，使用壽命顯著延長。
• ‌楔式彈性閘板‌：采用楔式結構設計，利用介質壓力自動增強密封效果。中大口徑（如DN300）配置推力軸承，有效降低啟閉力矩，操作輕便靈活。

3. 耐腐蝕與高強度材質

• ‌P型不銹鋼閥體‌：選用鉻鎳鈦不銹鋼（ZG1Cr18Ni9Ti），具備優異的耐硝酸及有機酸腐蝕能力，適用于化工、制藥及礦山水處理等腐蝕性工況。
• ‌強化閥桿‌：閥桿經過調質處理及表面氮化，提高了表面的硬度、耐磨性及抗腐蝕性，防止介質沖刷導致的失效。

4. 智能化控制功能

• ‌多種控制模式‌：支持就地手動、電動現場操作及遠程 PLC/DCS 自動控制。
• ‌智能反饋‌：智能型執行器可提供精確的閥位反饋信號（4-20mA），便于系統集成與監控。
• ‌保護機制‌：內置轉矩限制機構、過熱保護及相序保護，防止因電機反轉或過載導致設備損壞。

四、 應用領域

• ‌煤礦行業‌：井下排水系統、通風系統、瓦斯抽放管道等需要防爆認證的場合。
• ‌石油化工‌：輸送硝酸、醋酸、油品、蒸汽等介質的管路上，作為切斷或接通裝置。
• ‌電力與冶金‌：火力發電廠的水汽系統、冶金行業的酸堿液輸送系統。
• ‌環保與水利‌：污水處理、水利工程中的腐蝕性流體控制。

五、 安裝與維護指南

1. 安裝注意事項

• ‌水平安裝‌：建議在管道中水平安裝，以確保電動執行器處于最佳工作狀態，避免雨水積聚。
• ‌初始調試‌：初次通電前，必須手動將閥門開啟至約 50% 位置，以防電機相序接反導致閥門或執行機構損壞。
• ‌法蘭匹配‌：確保配對法蘭的壓力等級、密封面形式及螺栓規格與閥門一致。

2. 操作與維護

• ‌手電動切換‌：在進行手動操作時，務必先將電動裝置切換至“手動”檔位，并使用專用手輪進行操作，嚴禁強行扳動。
• ‌定期檢查‌：定期檢查電動執行器的電氣接線、密封件老化情況及潤滑狀態。
• ‌清潔保養‌：保持閥門外觀清潔，定期清理閥桿螺紋處的污垢并加注潤滑脂，確保啟閉順暢。
• ‌故障排除‌：若出現閥門鎖死現象，可嘗試向相反方向運行數秒進行解鎖；若問題持續，應檢查轉矩限制設置或機械傳動部件。
