產品概述

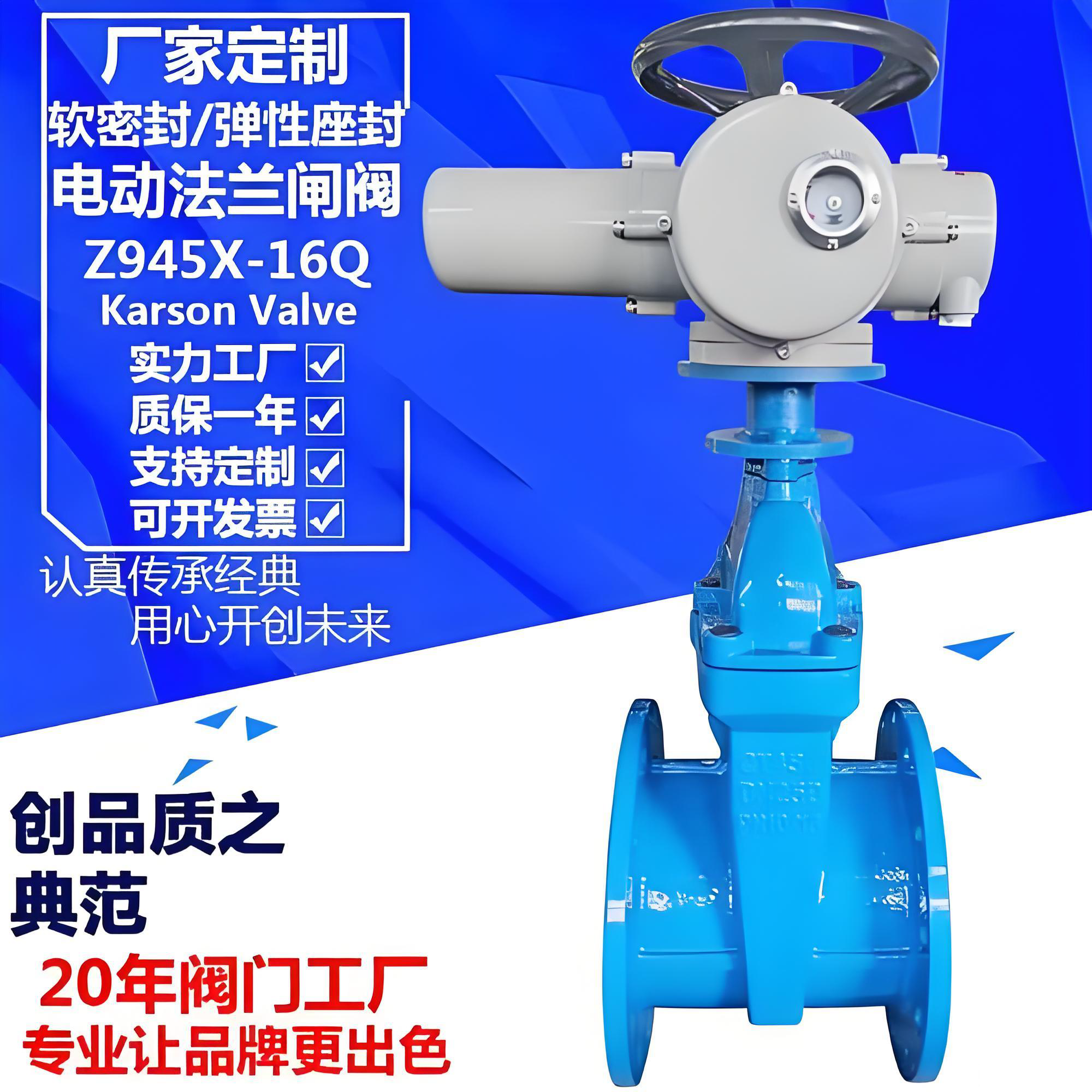

上海湖泉閥門集團有限公司Z945X-16Q DN100 是一款專為污水及復雜流體工況設計的電動暗桿彈性座封閘閥。該閥門采用球墨鑄鐵（QT500-7）高強度閥體，結合先進的彈性密封技術與電動執行機構，實現了遠程自動化控制與密封性能的統一。其獨特的防堵塞設計與全包覆橡膠閘板，有效解決了傳統閘閥在污水處理中易泄漏、易銹蝕及雜物堆積的痛點，是市政給排水、污水處理廠及工業管線理想的截流裝置。

核心優勢與設計亮點

1. 防堵塞與流道設計

• ‌平底式閥座結構‌：閥座底部采用全流域直通式設計，無滯流凹腔。當閥門全開時，閘板完全升離流道，介質流動如同直管，極大降低了流阻，防止污泥、纖維等雜質堆積，從根源上避免堵塞。
• ‌流線型閘板‌：優化的流體動力學輪廓進一步減少壓損，確保污水輸送的高效暢通。

2. 雙重密封與零泄漏技術

• ‌整體包膠閘板‌：閘板骨架采用球墨鑄鐵，外部整體包覆高性能三元乙丙（EPDM）或丁腈橡膠（NBR），通過高溫硫化工藝?yán)喂探Y(jié)合。橡膠層將金屬骨架與介質完全隔離，既防止了腐蝕，又利用橡膠的彈性變形補償加工偏差，實現自適應密封。
• ‌多重閥桿密封‌：閥桿采用“內3外2”共五道O型密封圈結構，相比傳統填料密封，摩擦阻力更小，密封更可靠。支持帶壓更換密封圈，維護便捷且無需停水。

3. 智能電動驅動與控制

• ‌自動化操作‌：配備高品質電動執行機構，支持遠距離控制及自動控制，可精確調節開度。
• ‌省力機構‌：內部加裝螺旋傘齒輪省力機構，即使在大口徑或高壓差工況下，也能保證啟閉靈活、平穩，降低電機負荷。
• ‌狀態指示‌：可選配開閉指示柱，直觀顯示閥門開關狀態，便于現場巡檢與管理。

4. 超強防腐與耐用性

• ‌環氧樹脂噴涂‌：閥體內外表面經過靜電噴涂無毒環氧樹脂粉末處理，涂層厚度均勻（可達250μm以上），耐鹽霧、耐腐蝕，符合飲用水衛生標準，延長使用壽命。
• ‌暗桿結構設計‌：閥桿螺紋隱藏在閥體內部，避免與介質直接接觸，防止銹蝕和污物纏繞，同時節省安裝空間約40%，特別適用于空間受限的井下或管廊安裝。

技術參數規格

應用領域

• ‌市政建設‌：城市自來水管網、污水排放系統、雨水收集系統。
• ‌工業處理‌：污水處理廠、化工廠、制藥廠、食品加工廠流體管線。
• ‌能源與建筑‌：電廠冷卻水系統、高層建筑給排水、船舶冶金系統。

安裝與維護建議

• ‌安裝方向‌：可立式或臥式安裝，但建議閥桿垂直向上，以便于維護和操作。
• ‌定期潤滑‌：若閥門頻繁動作，建議每月對傳動機構進行一次潤滑保養。
• ‌清潔檢查‌：定期檢查閥體外部涂層及法蘭連接處，確保無外力損傷或泄漏。
